张丽君

（中国联通山西运城分公司 044000）



作者简介

张丽君: 学士学位中国联通运城市分公司 网络发展部
联系方式：运城市盐湖区解放北路5号中国联通运城市分公司中心局
邮政编码：044000
联系电话：18635900806

E-mail：zhanglijun5@chinaunicom.cn



摘 要

本文主要是运城联通分公司为应对市场需求及竞争形式，在继2015年全面推进光纤网络改造建设之后，在接入层、传送网基本满足视频等高速业务需求的形势下，面对300M、千兆的不断新需求，如何从宽带接入设备层、核心汇聚层，层层入手，打造高速、优质的宽带精品光网络，从实际行动真正贯彻和落实国家宽带中国战略及惠民政策，推动大数据及国家信息化进程。

关键词：

宽带 光改 精品网络



ABSTRACT

      This article is mainly about Yuncheng Unicom Branch in order to meet the market demand and competition forms. After comprehensively advancing the transformation and construction of optical fiber networks in 2015, under the situation that the access layer and transmission network basically meet the needs of high-speed services such as video, In the face of the continuous new demand of 300M and gigabytes, how and how do we intend to build high-speed and high-quality broadband fine optical networks from the broadband access equipment layer and the core convergence layer to the layers, and truly implement and implement the National broadband China strategy and the Huimin policy from the actual actions? Promote the process of big data and national informatization.

 KEY WORDS:

Broadband   optical   Quality network



前言 宽带网络是新时期我国经济社会发展的战略性公共基础设施，发展宽带网络对拉动有效投资和促进信息消费、推进发展方式转变和小康社会建设具有重要支撑作用。加快及积极贯彻中央“宽带中国”战略目标的实现，作为运营商，作为通信人，势在必行！

2015年，运城联通将以实现“全光纤市”为目标，以全市光网络和4G/3G高速移动宽带网建设为抓手，大幅提升宽带网络速率，实现“宽带中国”战略，推动移动互联网、云计算、大数据、物联网等在运城的落地应用，促进运城市信息化及电子商务、工业互联网、互联网金融健康发展，以实际行动落实中央提出的“互联网+”行动计划。但在宽带接入线路层实现了“全光”之后，接入层网络优化、汇聚层和核心层扩容、优化需求随之而来，

下面是工作实际体会与大家分享：



一、 工程建设中的全方位部署

（一）、宽带接入线路中的二级分光及标准化组网策略

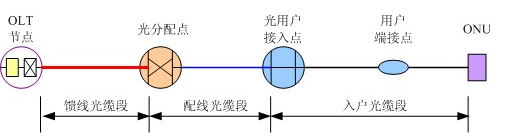

1、 ODN框架结构

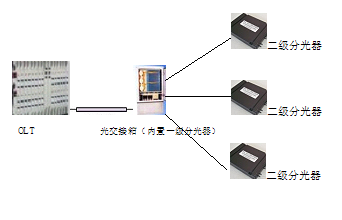

2、二级分光方案的应用

   在工程建设中，我们采用二级分光的建设模式，即一级分光器设置在光交接箱或以及分纤箱内，二级分光器放置在楼层的二级分纤箱内，分光器多采用1：8 或 1：4的分光比，大大降低了一二级光交箱之间的光缆的布放，节约资源，降低工程造价







一级分光点至二级分光点间可以采用蝶形皮线光缆，一般利用现有吊线设施布放。二级分光点至用户的入户蝶形皮线光缆，一般采用绑扎在隔电子上的方式布放。施工过程中严格遵照施工规范执行。

     对于一级分光点至二级分光点间距离较短的，可以通过皮线光缆，但300米以上，为防止皮线光缆布放中拉伤影响网络传送质量的，采用布放两芯光缆。

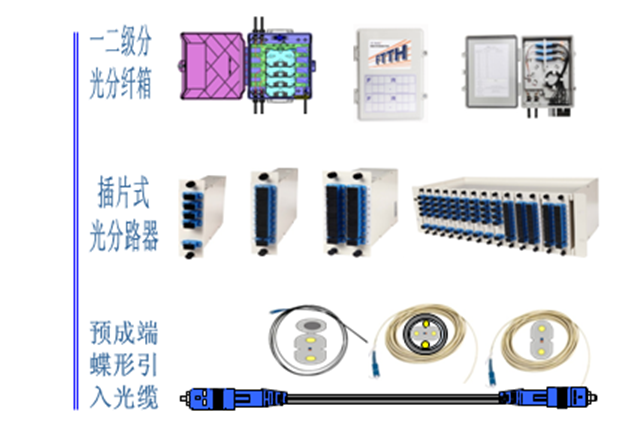

3、标准化组网

(1)将网络光纤化改造使用的光交箱、一级分光箱、自承式皮线光缆、二级分光箱、分光器、入户皮线光缆全部做成标准化模块；

（2）分光器由盒式变为插卡式，接头统一采用SC(方头)放置在分光箱内；

（3）一、二级分光器之间和入户均使用定长的自承式双头皮线光缆;

将这些标准化组网设备积木式模块组装起来，可以最大限度减少现场熔接和仪表测试工作量，大大降低施工难度、加快施工进度。

（二）、传送网的接入层优化及光缆一、二级环网建设

1、 传送网的建设与光改必须协同共进，保证光改的上行光缆

在光改建设中，上行设备OLT的布局是围绕传送网综合业务节点和辅助节点进行的，传送网光缆二级环网指的是光交接箱上行至OLT设备的光缆，而OLT设备的开通必须由传送网提供一级光缆网或城域网光缆，因此，光改和传送网的建设中，两个专业必须协同共进。

2、 传送网接入层的同步优化

目前，传送网接入设备直接与核心设备环形组网的结构比较常见，该组网结构主要问题为网络层次结构不清晰，对核心层端口和流量压力较大，接入层占用了较多核心汇聚层光缆和波道资源。

在传送网同步建设中，可以直接进行优化：将接入环改造为上联汇聚节点，结构上实现层次清晰化、业务上实现逐级收敛。



（三）、OLT设备的合理布局

1、OLT要合理布局，上行要减少级联

上面已经说过，上行设备OLT的布局是围绕传送网综合业务节点和辅助节点进行的，在OLT的部署中，要合理布局，上行要做到减少级联，各OLT节点通过直接汇聚至县市的IP数据网汇聚设备，接入IP数据承载A网,不再通过汇聚交换机进行二次汇聚，形成以县、市为中心的星形OLT网络，直接减少级联链路

2、 以10GE上行，拓宽上联带宽

   数据网络汇聚层的设备配置，逐步替换现有的GE端口，端对端配置汇聚层BASE及OLT的上行板卡为10GE, 拓宽OLT设备上联带宽，减少网络拥塞。

下面是对几个OLT局点由GE提速至10GE的数据统计：

OLT名称	原上行带宽（2G)		现上行带宽（10G)
	最大流入利用率(%)	最大流出利用率(%)	最大流入利用率(%)	最大流出利用率(%)
城东基站	48.6	87.5	4.73	13.78
河津市局1	52.5	85.59	4.38	13.12
河津市局3	64.56	76.12	7.41	14.21
文苑小区	58.38	78.22	2.56	8.91
僧楼	47.33	97.91	6.46	11.38



备注：表中统计周期为一个月，利用率取忙时最大值

目前，部分OLT节点还以1*10GE上行，逐步要实现2*10GE上行。

3、 大容量局点，逐步实现直联BRAS

接入用户在2000户以上的OLT局点，采取10GE 上行，直联BRAS。



二、 建设后续网络的优化部署

(一)、光衰整治及优化

我们在提供给客户需求的同时，不断对设备网络进行各种优化扩容，但是宽带网络末梢端（用户端）的维护问题一直是个问题，直接影响用户的NPS，提升NPS的指标，应从用户端开始，而用户端问题中，首推光衰问题为重。

自2017年8月底以来，联通公司启动轰轰烈烈的全面光衰整治工作，分阶段对下属县市OLT以下光衰进行整治。

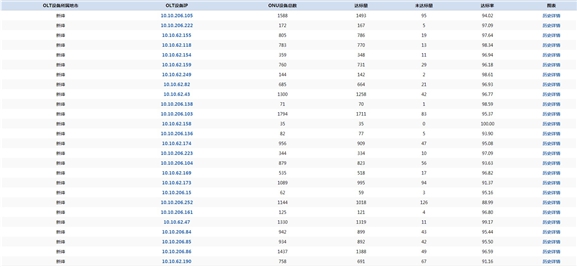

1、 通过专家支撑系统导出的不达标OLT明细，针对OLT不达标原因进行重点分析查找。可以直接过滤掉一批由于OLT硬件引起的单板或整个PON口的光衰问题。

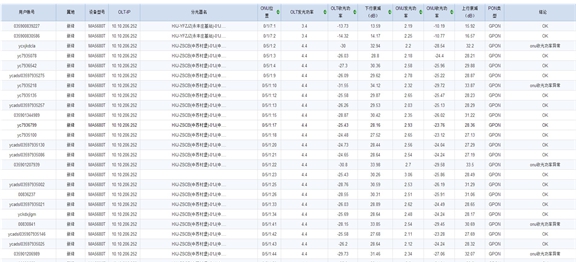

2、 借助不达标OLT光衰达标报表，针对OLT下挂各个用户光衰异常情况辅助线务员进行单独整治。

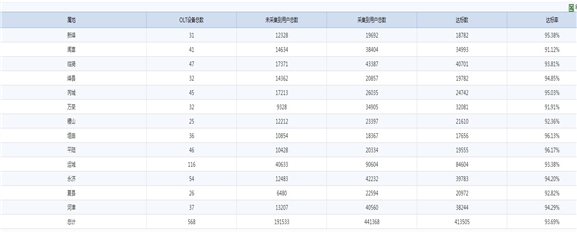

3、 通过查看县市达标率统计，可以获得最近县市局光衰整治达标率情况。

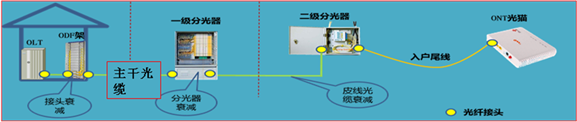

4、 光衰形成的关键点



由图可见,OLT发出的光经过了接头、分光器、线路的衰减,最后到达用户端光猫侧

5、 光衰整治采用的方法

 根据光纤所经光路，协助县局从OLT开始自上而下，按照光衰出现的区域，逐段进行排除。对于出现问题的光模块，接口，分光器，光猫等等器件进行处理或更换。由于线务员所带各品牌光功率计存在部分误差，与专家支撑系统导出的光衰有出入，指导查看用户光猫内光衰以作参考。对于接入复杂和所处环境恶劣的光衰测量，使用光时域反射图示仪（OTDR）借助分段测试，进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量，尽快确定光衰故障点，完成难点整治。

（二）、运城联通现网中兴C220改造方案

   中兴ZXA10 C220型OLT设备不能完全满足现有高带宽、4K视频业务需求，随着带宽增大，上联板卡无针对运城联通现有网络的扩容方案，不支持10G PON演进扩容，并且中兴ZXA10 C220型OLT设备已在网多年，无法支持运城后续新增需求开发。

1、 C220现状

运城联通针对中兴通讯网络演进涉及的 OLT设备根据业务需求的逐步改造。现网共计有42套C220，分布在29个机房，已用EPON端口数为1431个。2018年计划优先针对同机房没有C300的进行升级改造，同机房无C300设备的局点共计14个

2、 设备升级改造方案

（1） 在C220同机房新建C300机框，并配置一定数量的16口EPON或16口GPON单板。

（2） 原有C220下挂的用户暂时不进行割接，后续按照投资情况及需求逐步割接至C300，所有新增用户全部在C300上开通。

    目前具体方案正在审核中，希望尽快投产使用。

(三)、IP城域网的同步扩容及瓶颈消除

1、IP城域网核心层带宽的扩容

经过2017年IP城域网建设，分公司IP城域网目前市至省出口带宽为920G，县（市）分公司至地市的带宽的40G-60G,随着光改的整体推进，IPTV等高速宽带业务的普及应用，高速宽带占比明显提升，IP城域网核心层带宽的扩容需要同步进行。

2、核心层CR的的平台扩容及优化调整

进行CR平台升级，将现有的100G背靠背设备替换为400G背靠背设备。同时调整城域网出口链路方向，由原有口字型上联改为双上联，以此避免CR间横穿流量。

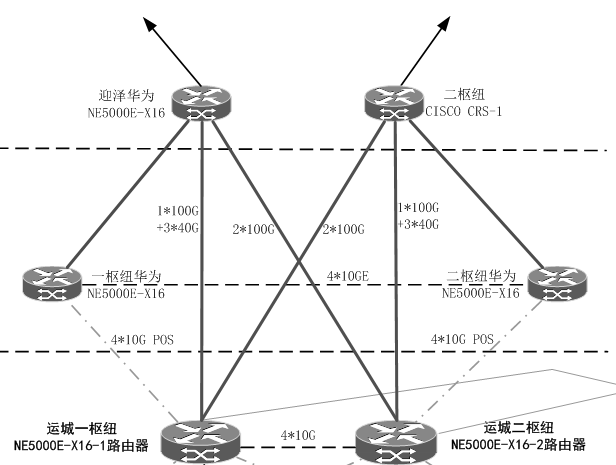

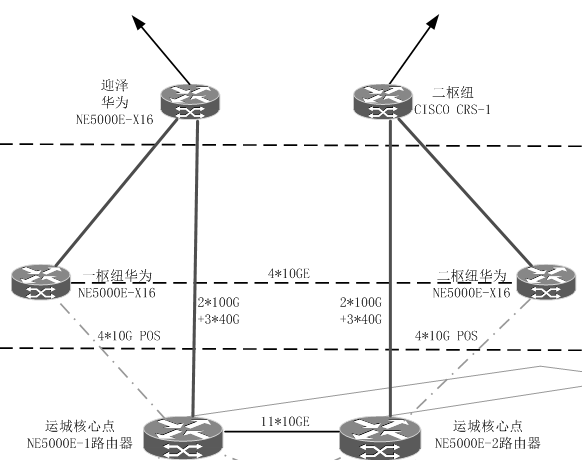

              现状                                                                                  调整后



3、汇聚层要配合OLT进行10GE扩容

     OLT的上联是点对点的，上行一般是接入县（市）汇聚层设备的三层交换机或BASE设备，2017年新建BRAS 1台，新建SW 9台，扩容BRAS 13台，扩容SW21台。因此，在对OLT上行进行10GE提速的同时，要对县（市）汇聚层设备相应进行10GE扩容。



结论：众所周知，网络是由设备及链路构成，在打造全程光纤的全光网络过程中，节点设备的通畅，对于全光网络的网络通畅至关重要。同时，在当前光改工程全面推进的过程中，专业之间的协调和配合也是密不可分的，打造高速宽带精品网络，必须全程全网协作共建！











参考文献

《“宽带中国”战略及实施方案》







附：作者简介

张丽君 长春邮电学院  现工作于联通山西运城分公司 网络发展部
联系方式：运城市黄河大道金地花苑旁联通
邮政编码：044000
联系电话：18635900806

Email：zhanglijun5@chinaunicom.cn
