刘冰宇

（中国联通山西分公司 030006）

作者简介

刘冰宇  韩国江陵大学校 学士 现工作于中国联通山西省分公司网管中心 无线网络监控与维护
联系方式：太原市小店区太原高新技术产业开发区数码东路五号 中国联通南楼
邮政编码：030001
联系电话：18636680101

Email：lbylby.123@163.com



摘 要

本文对中兴FDD-LTE分布式室外宏站站点断电重启后基带BPN0单板会同时出现的单板电源关断告警（198092057）从故障原因，故障处理过程和故障经验教训等方面进行了全面的分析，尽可能的减少对故障BPN0单板下挂小区业务的影响。

关键词：

BPN0 ，SDR，CPRI，CC单板，PM单板



ABSTRACT

This paper makes a comprehensive analysis on the reasons for the failure, the process of fault treatment and the experience and lessons of the failure of the single board power supply of the baseband BPN0 single board (198092057), which will occur at the same time after the blackout of the FDD-LTE distributed outdoor macro station. Hope this analysis could reduce the impact on the related community business.

   KEY WORDS:

BPN0 ，SDR，CPRI，CC single board,，PM single board



1 概述

      全省目前共有中兴设备：BSC 19套；RNC 23套；4G E-NodeB4250套。

2G：

序号	地市	厂家	BSC	室外基站物理站	基站	小区	载频	统计日期
			个	个	个	个	个
1	大同	中兴	5	1041	1316	3616	5407	1月31日
2	阳泉	中兴	5	669	723	2190	3496
3	忻州	中兴	6	901	970	2684	4313
4	朔州	中兴	3	662	782	2039	3050
		汇总：	19	3273	3791	10529	16266

3G:

序号	地市	厂家	RNC	NodeB	载扇数	统计日期
			个	个	个
1	阳泉	中兴	5	1070	3621	1月31日
2	大同	中兴	7	1887	6365
3	忻州	中兴	6	1587	5151
4	朔州	中兴	5	1144	3634
		汇总：	23	5688	18771

4G:全省中兴4G共有 E-NodeB4250套。

在日常网管监控时发现有些FDD-LTE分布式室外宏站站点在断电重启后基带BPN0单板会同时出现：单板电源关断告警（198092057）,此告警存在时，会影响此BBU BPN0 单板下挂所有RRU所带小区业务的正常使用.

2 故障描述

    B8200为中兴4G分布式宏基站SDR的基带处理单元。通过CPRI与RRU连接，构成了中兴eNodeB的一种组网模式。

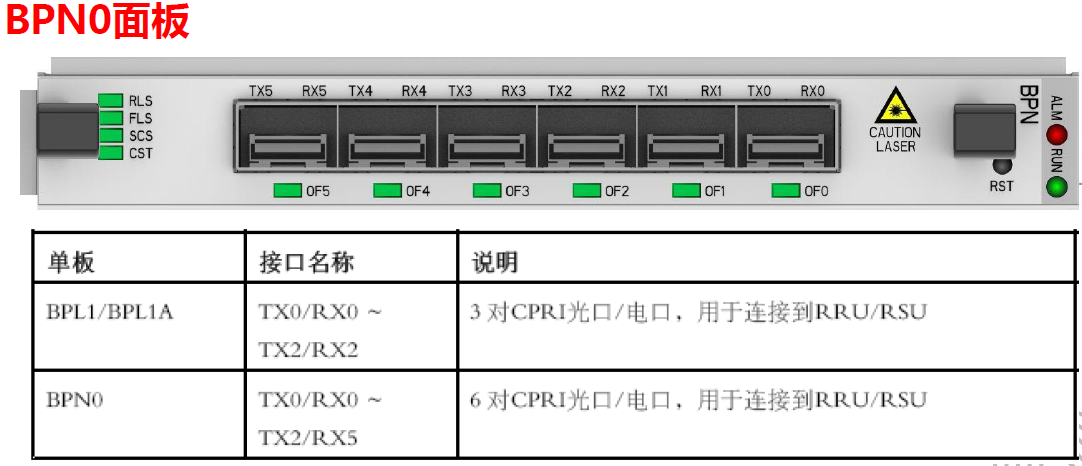

BPN0单板是中兴LTE分布式eNodeB硬件中的基带处理单板，安装在中兴BBU B8200上，可以承载：6个光口，6x20M 2T2R/2T4R 小区；3x20M 4T4R 小区；下行/上行: 600/300Mbps；可承载3600 用户。

FDD-LTE分布式室外宏站站点在断电重启后基带BPN0单板出现：单板电源关断告警（198092057），告警截图如下：

3 原因分析与处理过程

经过分析概括，总结出发生此类型现此告警的原因有以下几点：

1、单板电源被人为关断；

2、CC单板单板故障；

3、PM单板故障；

4、软件版本故障。

根据分析出的可能造成此故障告警的原因，对此类型的告警进行了相应的故障处理，步骤如下：

1、在动态管理中选择单板上电，选择BPN0单板，提示命令执行失败；

2、在诊断测试中检查CC单板状态，没有发现异常；

3、诊断测试中检查PM单板状态，没有发现异常；

4、尝试复位站点，如果复位不成功的话考虑现场更换BPN0单板；

5、复位正常后发现BPN0单板电源关断告警消失，小区建立正常；

4 总结

故障处理结束后，总结了此类告警的处理经验：目前的PM版本中，只在上电最开始阶段向CC发一条主备变化通知，在CC没有下发主备模式前不会再发生主备竞争，下发该消息。因此，如果该IPMI消息丢失，CC没有收到，记录PM始终为备用状态，获取不到主用PM状态来校验、下发供电关系，就会导致出现单板供电异常。此类型BPN0单板出现单板电源关断告警故障会影响此BPN0单板下挂小区业务的正常运行，因此，需要监控及维护人员及时对网管中出现的此类型故障告警进行处理，尽可能的减少对故障BPN0单板下挂小区业务的影响。

*此类告警的规避手段：将PM主备模式修改为负荷分担模式，增量同步；或者软件复位PM单板。

5 参考文献

1、 中兴技术公司   《eNodeB硬件介绍》

2、 中兴  《中兴LTE基站数据配置》

3、 中兴公司  《中兴4G告警标准文档》
