08   阳高龙泉工业园区5G+智慧园区项目

所在地市：大同市

参与单位：联通（山西）产业互联网有限公司、联通数字科技有限公司、中国联合网络通信有限公司大同市分公司、阳高龙泉工业园区

技术特点：通过建设5G专线通信园区基础通信设施建设，基于低时延、大带宽、广连接的网络特点，与人工智能、云计算、大数据等技术深度融合并相互协同，将网络、数字、信息、技术的有机结合更好地运用于信息化建设中，大量部署实施5G网络及智慧应用，实现阳高龙泉工业园区现代化工产业园沟通无限和资源共享。

应用成效：打造阳高龙泉工业园区现代化工产业园 “5G+工业互联网”新基础设施建设，推动阳高龙泉工业园区现代化工产业园安全基础管理数字化、风险预警精准化、风险管控系统化、运维辅助远程化、应急处理敏捷，推进信息共享、上下贯通，推动5G网络、工业互联网产业生态、安全生产在企业内外的渗透及融合发展，实现不同生产厂、不同部门、不同层级之间的协同联动，助力阳高龙泉工业园区现代化工产业园高质量发展。

一、企业简介

阳高龙泉工业园区设立于2002年，是山西省首批、大同市首家化工园区，核心区规划用地总面积8．62平方公里。目前入驻企业达51家，其中规上企业14家，2022年完成工业总产值34．68亿元，实现税收1．01亿元，其中，规上企业2022年累计完成工业总产值31．4亿元。入驻企业主要有山纳合成橡胶有限责任公司、山西巴瑞新材料、山西正大食品有限公司、中联绿色大数据产业基地等。园区基础设施日臻完善，累计投资5亿多元，现已实现“七通一平”。

阳高龙泉工业园区位于阳高县城南5公里处，西距大同市区36公里，京包铁路、大张公路和天大高速公路穿区而过。是国家安全产业示范园区试点单位、省级循环经济园区、大同市重点扶持建设的五大园区之一。阳高县委、县政府秉承低碳绿色、集群循环的园区经济发展理念，大力实施“园区强县”发展战略，通过一手抓基础、一手抓项目，全力推进园区建设，现已初步分类区划形成安全产业区、新型建材产业区、化工新材料区、物流仓储区、综合配套服务区“一园五区”的发展格局。具备了承接大项目、大企业入驻条件，已成为阳高对外开放的窗口，招商引资的洼地，承接产业转移的重要平台。

基础设施是园区的品牌和形象。阳高县委、县政府举全县之力，按照“畅通园区、绿色园区、平安园区、热心园区、功能配套园区”建设标准，不断加大园区基础设施建设，累计投资4亿多元，全面铺开园区路网、水网、电网、林网等基础设施建设工程。完成“四横三纵”主干路网框架，通达里程共计23公里。绿化造林1633亩50.6万多株。同时完成输变电站、供水管线、泄洪渠道、污水管网等基础设施的建设工程。

二、案例背景

在经济快速发展和政府政策推动下，以产业为主的工业园区发展迅速。地方园区经济呈现覆盖面积扩大、产值越来越集中、占GDP比重不断提高的趋势。园区企业逐步向高（高科技）、新（新领域）、专业（专业）产业发展。未来，园区将成为高新技术产业、高新技术企业集群和高新技术产品孵化生产基地的集中研发基地。

园区规划建设的整体性越来越强，更加注重各项基础设施建设，以更好的服务促进高新技术产业发展。重点抓好工业园区信息化建设，构建互联互通、资源共享的信息资源网络，以信息化促进工业化，是加快工业园区发展的重要内容。各类产业园区发展迅速，规模扩张越来越明显。高新技术企业纷纷落户，企业对园区信息化的要求也越来越高，

产业园区是产业集群发展的有效途径，是促进经济发展的重要支撑点。园区信息化建设在很大程度上影响着园区的经济发展。提高园区信息化建设水平，以信息化带动工业化，已成为园区经济发展的重要课题。

阳高龙泉工业园区园区管理支持、服务创新、品牌营销整合应用不足；园区企业信息化规模化应用和特色专业示范有待进一步提升。融合前沿科技的智慧园区已成为该园区经济可持续发展的重要推动力。并且，在该园区各部门中，企业信息系统建设和应用水平参差不齐，相对孤立。这导致了政府部门、企业与园区之间以及企业之间的沟通障碍和资源独立。与其他基础设施建设投资相比，园区信息化投资和整体信息化应用不足，尤其是基于园区管理服务智慧园区发展，已成为园区信息化的重要瓶颈。

5G+智慧园区是依托5G网络，以5G+产业融合的产业模式为手段，为园区提供支撑全产业链的解决方案。在智慧园区建设中，园区行为数据的核心理念与先进的信息通信技术相结合，定制开发智能监控、智能交通、智能指挥、安全管控等服务系统提供园区管理者、企业和个人，全方位智能服务，打造国内一流的高品质智能园区。

三、实施方案

1.整体架构

IT系统总体架构可以分为基础平台层、应用系统层、指挥管理监督层三个层次。基础通讯平台、协同软硬件平台、标准规范、集成应用平台、GIS平台、基础数据库和数据仓库是整个系统的基础平台，也是实现资源共享与智能管理的基本保证。在此基础上，开发出各种应用系统，供各个管理职能部门日常管理使用，构成了应用系统层。同时，建立统一信息门户，综合各种数据资源、管理指挥机能，配合相应的监督评价体系，构成指挥管理监督层。

2.主要功能

阳高龙泉工业园区5G+智慧园区项目基于“长期规划、分步实施”的策略分期实施，将物联网技术、大数据分析、智能控制、云计算等多种技术运用到园区管理中，实现数据的实时采集、分析处理，给企业提供更加高效、安全、可靠的园区管理服务。包括：5G网络建设、智能指挥调度中心建设、应急预案系统、视频监控系统、车辆出入管理系统、安全风险智能化管控平台。该项目包括以下功能：

1）应急预案。用于重点可能发生的意外事件进行预先的分析，并确定临场的指挥调度方案。针对特定类型的事件，通过原数据预先定义好要查询数据，当启动预案时，系统将自动查询显示这些信息。

2）视频监控。智慧园区能够实现智能安防，通过视频监控、门禁系统、防盗报警系统等，实现对园区内人员、车辆及财产的实时监控，有效防止窃取、抢劫等恶性事件的发生，保障企业财产安全。

3）车辆出入管理。能够实现车辆的进出管理，通过智能的车辆追踪、监控和定位，有效控制园区内的车辆数量，防止私家车混入园区，避免私家车主占据企业车位，实现有效管理。

4）安全风险智能化管控。智慧园区系统能够实现安全风险的实时监控，通过智能传感器和智能报警系统，实时监测园区内的温度、湿度、烟雾浓度等，及时发现消防安全隐患，及时报警，保证园区安全。

5）智能指挥调度。设在现场的数字智能指挥调度中心是整个智慧园区的核心，汇集了管理、车辆调度、监控、门禁、广播、环境资源检测等各种实时数据，并通过电子地图、视频、投影、变化趋势图等形式展现，使管理者对整个接待情况和资源保护情况一目了然。

3.设计理念

以国家信息产业部、建设部、自然资源部等关于信息化建设的要求为指导，以先进的信息技术为依托，结合具体情况，建立以数字智能管理中心为核心的管理服务、营销、生态保护三大体系，将传统的管理模式转变为智能化管理模式，变分散管理为协同管理、变多级管理为扁平化管理、变粗放管理为精细管理，实现“资源保护经营管理智能化、产业整合网络化”，实现管理和营销新的突破，树立先进的管理和科技品牌。

打造5G智慧园区新一代高速、智能基础通信设施，满足园区领域未来可持续的智能化提升与信息化需求。依靠5G低时延、大带宽、广连接高精度授时搭建5G专网，实现5G+配网差动保护终端之间的点对点的实时通信。

统一门户及网站为信息展示平台和集成办公平台，以数字智能指挥调度中心为核心，根据职能划分的不同，形成了生态保护体系、管理体系、服务体系、营销体系四大管理体系。以数据中心、统一网络通讯平台、应用集成平台、地理信息系统GIS平台、安全保障体系、基础数据库、数据仓库以及相关的标准规范为支撑，保证了整个管理体系的整体性，各应用系统之间互联互通、资源共享，从而实现了跨部门的组织间的高度协同服务。

4.项目方案

4.1 5G网络方案

园区5G专网建设整体如下：

5G移动通信网络由核心网元（本地 MEC）、基带控制单元（BBU）、有源天线处理单元(AAU)、微型射频拉远单元（pRRU）等设备构成。

基带控制单元（BBU）的主要作用是完成信号的基带处理，提供传输管理及接口，管理无线资源。

基站由基带控制单元（BBU）、有源天线处理单元(AAU)组成，主要功能和作用是提供5G无线信号覆盖。

4.1.1 无线建设方案

结合园区情况，建设一个宏站，对园区进行室外覆盖。考虑应用场景对5G信号的质量要求，需在室内布放pRRU。在本次覆盖中，一个宏站对阳高龙泉工业园区整体进行5G覆盖。

4.1.2 传输网建设方案

传输网是视频监控子系统的重要组成部分，也是保障前端网络摄像机图像能够安全、高效、准确传输到后端的重要环节。

本架构适合在监控的应用，其原因在于视频监控子系统95%以上的数据流是单向传输，方便数据的汇聚收集和管理；其次，该网络架构更有助于将故障点影响最小化，在系统故障排查、检修时不会影响其它区域监控设备上传输，可将系统检修模块化、区块化；另外，在施工及系统扩充时也会给项目带来极大好处，即该架构有较好的扩展性，可将就近的网络摄像机通过同一网络设备间内接入系统，安装调试的工作量大大降低，也为工程建设节省了大量的管线成本。

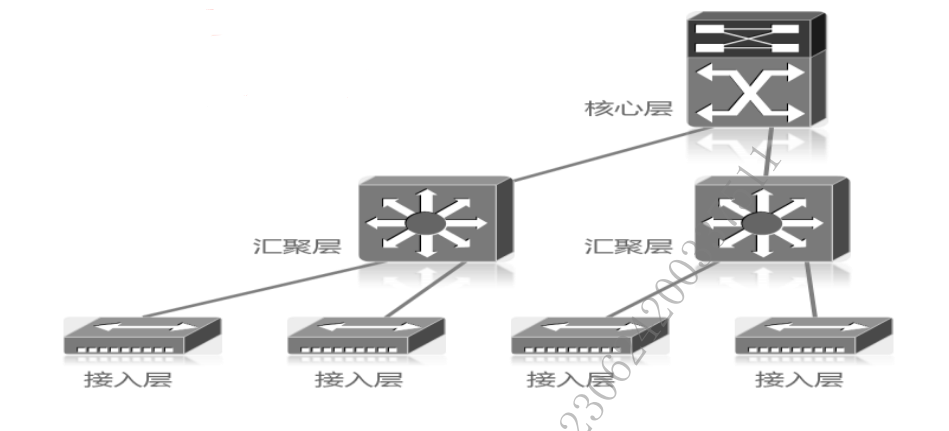

4.1.3 核心网建设方案

核心层是整个监控网络的中心，是整个监控网络设计的关键，可实现高速的交换传输及连接服务器等设备，并且要求非常可靠，实现24*365小时不间断工作。

首先、我们在核心交换机选型上要有合理的依据，需要对通讯容量和背板带宽做出决定。核心层的设备是整个网的基础，向所有接入层交换机提供VLAN终结、路由部署、安全策略。核心层是网络纵向建设和横向建设的关键，监控网络所有接入层交换机大多数的数据包都通过核心设备来转发，也就是通常所说的80%-20%理论。我们在计算核心交换机所需带宽时，只需考虑有多少个接入交换机，以多少带宽接入到核心交换（实际上用户所需带宽是被接入层交换机分担，无论用户多寡，如果接入层交换机到核心层交换只有一根光纤，那么他们到核心层最大的速度也就是1000M，全双工为2000M），此外还包括防火墙、服务器直连到核心交换机的情况。因此在设计核心交换机的时候，我们先要预算有多少个接入交换机。

其次，核心层的设备是整个网的基础，大多数数据包都通过核心设备来转发，从冗余性和可靠性的要求出发核心层设计应采用双机方式，也就是说核心交换机应当用双机热备模式。

4.2 应用方案

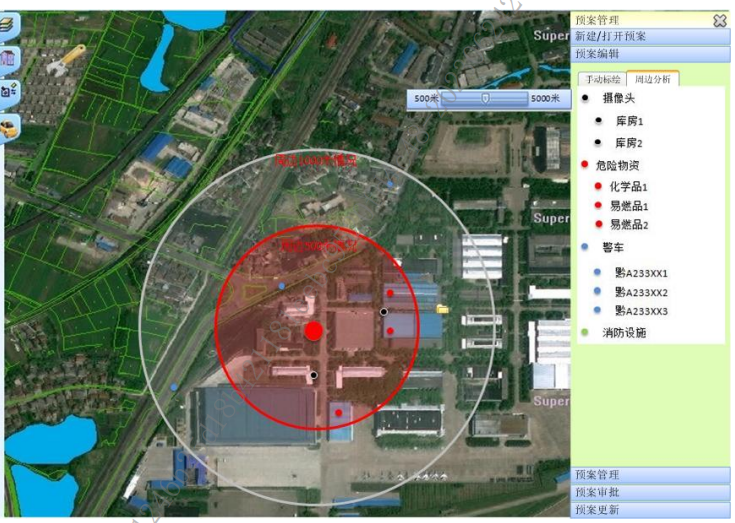

4.2.1 应急预案系统

应急预案的制作主要用于重点可能发生的意外事件进行预先的分析，并确定临场的指挥调度方案。GIS预案按种类可以分为火灾、险情、救援、保卫等。

用户可以对平台中所有已通过审批的预案进行浏览与检索操作对于自己创建的预案，用户可以通过建立文件夹的方式对预案进行组织与管理，对预案可以进行浏览、编辑与删除的操作，已提交的预案不允许进行删除操作。通过桌面应急指挥终端建设，实现园区管委会和园区化工企业之间应急通讯，调度指挥管理。

4.2.2 视频监控系统

通过AR鹰眼可以总揽园区全貌，配合智能物联网关采集企业危险源、污染源在线监测数据，实现安环数据实时动态监测和联动预警。

安保监控系统由一个监控总中心和多个监控分中心组成。分中心 只能监控局部地区的状态，而总中心则可以监控所有的监控状态。分中心通过光缆或Internet连接到总中心，并把保安的监控数据发送到总中心，进行统一指挥调度。

实时视频查看。系统支持调取前端视频实时画面，可以进行实时视频查看，通过该功能可查看监控摄像头的实时画面，并实现拖拽播放、分割播放、手动抓拍和手动录像等功能，可对摄像头实时画面进行准确查找和查看，对支持云台功能设备支持云台控制相关功能。同时，支持对各个视频通道进行编组，多通道集中播放，支持将某一播放画面拖放到单独显示器上播放。用户通过园区服务终端申请查看所属项目的某一个视频监控组，后台管理人员审核通过后，用户可查看被授权的视频直播。支持流畅度切换、云台控制、截图、录像等功能。

除此之外还具有禁区监控（智能布防），在一些重点区域可设置禁区监测，比如下班后夜间的资料室、库房等区域一旦有人闯入立即产生告警。区域入侵算法用来自动监控设置好的范围内是否有异常入侵。算法支持识别人类和各类型车辆（卡车、轿车等）是否入侵的情况。该算法可以支持用户自行绘制电子围栏，监控相机覆盖范围内任意的区域。

4.2.3 车辆出入管理系统

智能化数字式IC系统，严格做到“一车一卡，有车取卡”；对于月卡或VIP车主，刷卡后进、出自由。临时车辆，由控制机自动发卡（临时卡）。再加上系统本身具有防高压、防静电、防水、防砸车等装置，真是“如虎添翼”，防范未然。通过园区主干道卡口建设，实现园区进出人车抓拍记录及关键路径轨迹回放功能。

自动路闸通过接口采用抗雷击光电隔离电流环串行通讯与出入口票箱控制电路连动，可接受收费管理电脑的直接控制，也能以收费电脑键盘方式起动和停止，仅两芯布线，控制距离可达数公里。

车辆检测器装于控道闸控制板上，体积小，安装简易（直接插入即可），它采用了先进的数模转化技术，抗干扰能力强，不怕任何恶劣环境；它含内置式灵敏度调节，通过面板上的拨码开关，还能检测高底盘大卡车或拖挂车；它具有独特的防砸车功能，还具有检测车辆计数等功能；外置车辆检测显示，使维护工作人员一目了然，便于适当调整。

对园区各出入口及内部受控区域进行有效管控，所有进出受控区域的车辆均需经过认证后方可通行，可以有效防止未授权车辆随意进入受控区域，打造安全、便捷的全路径人行管理模式，全面提升园区停车场管理效率。

4.2.4 安全风险智能化管控平台

安全风险智能化管控平台主要包括安全基础信息管理、重大危险源安全管理、双重预防机制、特殊作业管理、封闭化管理及敏捷应急指挥6大功能模块，平台依托企业现有系统数据，通过接入企业实时监测、视频监控、人员定位、设备状态、特殊作业等数据，实现安全管理基础信息、重大危险源安全管理、双重预防机制、特殊作业许可与作业过程管理、智能巡检、人员定位等基础功能的信息化、数字化、网络化、智能化。

4.2.5 智能指挥调度中心

设在现场的数字智能指挥调度中心是整个智慧园区的核心，汇集了管理、车辆调度、监控、门禁、广播、环境资源检测等各种实时数据，并通过电子地图、视频、投影、变化趋势图等形式展现，使管理者对整个接待情况和资源保护情况一目了然。园区一张图运营数据看板建设：包括园区主题、封闭化园区专题、重大危险源专题、风险管控专题。同时它也是覆盖各个管理职能部门的通讯指挥网络的核心，在这里管理者可以将管理指令实时传达到接待的第一线，从而及时调整人力、物力分配，迅速处理突发事件，保证接待质量。此外，管理者可以在任何地方使用数字便携设备接入智能指挥中心，了解各种情况，下达管理指令。

建立客户资源采集中心，特点、消费习惯、服务需求进行全程跟踪采集管理，并提供强大有效的统计、分析和评价工具，使管理层能够准确、及时地获得各片区营销状况和信息，了解的来源、去处以及对的服务要求，方便领导根据市场的具体情况制定更适合发展的营销政策。并通过网络整合营销体系以及传统手段进行发布，并通过收集到的数据对政策进行评估和改进。

四、实施成效

打造阳高龙泉工业园区现代化工产业园 “5G+工业互联网”新基础设施建设，推动阳高龙泉工业园区现代化工产业园安全基础管理数字化、风险预警精准化、风险管控系统化、运维辅助远程化、应急处理敏捷，推进信息共享、上下贯通，推动5G网络、工业互联网产业生态、安全生产在企业内外的渗透及融合发展，实现不同生产厂、不同部门、不同层级之间的协同联动，助力阳高龙泉工业园区现代化工产业园安全管理高质量发展。

五、创新亮点

5G作为“新基建”的领头羊，成为推动社会经济高质量发展的新引擎。智慧应用发展需要强大的5G网络支撑，5G专网也与人工智能、云计算、大数据等技术深度融合并相互协同，进而赋能各行各业数字化转型，并由此带来5G专网的智慧园区应用。

随着5G技术发展和国家“新基建”的实施，5G信号将快速实现大面积覆盖，终端接入将更加便捷和可靠。通过将网络、数字、信息、技术的有机结合更好地运用于信息化建设中， 大量部署实施5G网络及智慧应用，实现阳高龙泉工业智慧园区沟通无限和资源共享。

六、案例图片
