01 山西博大集团寿阳京鲁煤业5G SPN万兆环网项目

所在地市：晋中市

参与单位：中国移动通信集团山西有限公司、山西博大集团寿阳京鲁煤业

技术特点：SPN万兆工业环网，为未来5G网络的接入提供基础。

应用成效：本项目属于博大煤业5G智慧煤矿一期项目，同时是寿阳县5G煤矿示范县项目2023年第一战，该项目实施后可带动同类项目在晋中地区及寿阳区域内矿山行业的拓展。煤矿5G SPN 环网建设更好助力煤矿智能化，为后期5G智慧煤矿建设打造基础，以更快的加速产业链成熟，降低对接成本，形成规模效应，加速煤炭行业整体产业升级。

一、企业简介

山西博大集团寿阳京鲁煤业有限责任公司是一家位于山西省的煤炭开采与销售企业，坐落于晋中市寿阳县温家庄乡堡沟村，主要业务包括煤炭的开采、洗选以及销售。

二、案例背景

矿井安全生产可持续发展离不开煤矿信息化、自动化、智慧化建设。智能矿山的发展经历了单参数监测、单系统自动化、全矿井综合自动化、数字化、智能化矿山等阶段。

智慧化矿山建设已成为矿山基础建设的重要组成部分，为贯彻落实中央及省委、省政府关于“开展能源革命综合改革试点、打造全国能源革命排头兵”的决策部署。此次项目以解决博大京鲁煤业井下传输网络结构复杂、链路冗余、维护难度大等痛点，满足当前及未来智能化矿山建设需要为出发点，着眼当下，兼顾未来，充分考虑网络规划的整体性和实施的阶段性，对地面及井下区域进行统一规划和设计。

三、实施方案

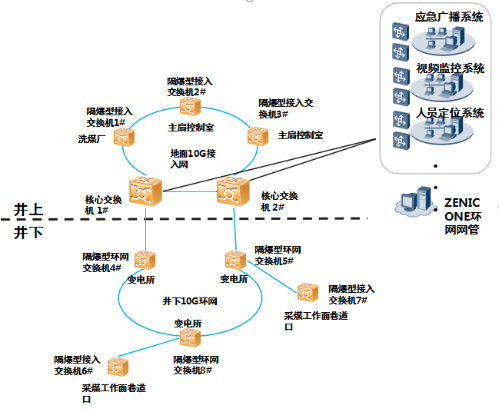

1. 整体架构

2. 主要功能

本次为博大京鲁煤业建设5G SPN万兆环网和网管平台，满足井下不同业务和未来5G网络的统一接入与数据传输需求。

3. 设计理念

主要分为井上部分、井下部分以及网管平台

4. 项目方案

井上部分：共计建设SPN6190设备2台，接入隔爆交换机6180设备3台（用于洗煤厂、地面控制室等粉尘环境，按照客户要求需隔爆）。

井下部分：共计建设隔爆交换机SPN6180设备5台。

网管平台：为客户建设网管平台，提供SPN设备监控，环网故障告警服务。

四、实施成效

项目部署成果：地面核心机房部署2台核心交换机，井下各采区变电所及重点场所安装部署隔爆型环网交换机1台，地面洗煤厂、主扇控制室、井下各采煤工作面巷道口各部署隔爆型接入交换机1台；合计部署5G SPN交换机10台、隔爆电源8台，形成煤矿井下万兆骨干环网，满足井下不同业务和未来5G网络的统一接入与数据传输需求；同时本地化部署云化网管平台，为客户提供轻量级网络管理解决方案，满足对网络的业务配置、性能管理、故障告警、SLA等可视化管理功能。

五、创新亮点

本项目提供的5G SPN万兆工业环网，具备大带宽、低时延、可升级、并支持5G网络的特性，可实现一张网接入所有的业务，满足煤矿未来十年以上环网需求。采用的SPN设备为框架式设备，可支持100GE/50GE、25GE/10GE/GE接口，本次配置为10G，后期可根据实际生产需要，不更换主框架设备，只增配相应板卡即可平滑升级至100G带宽。

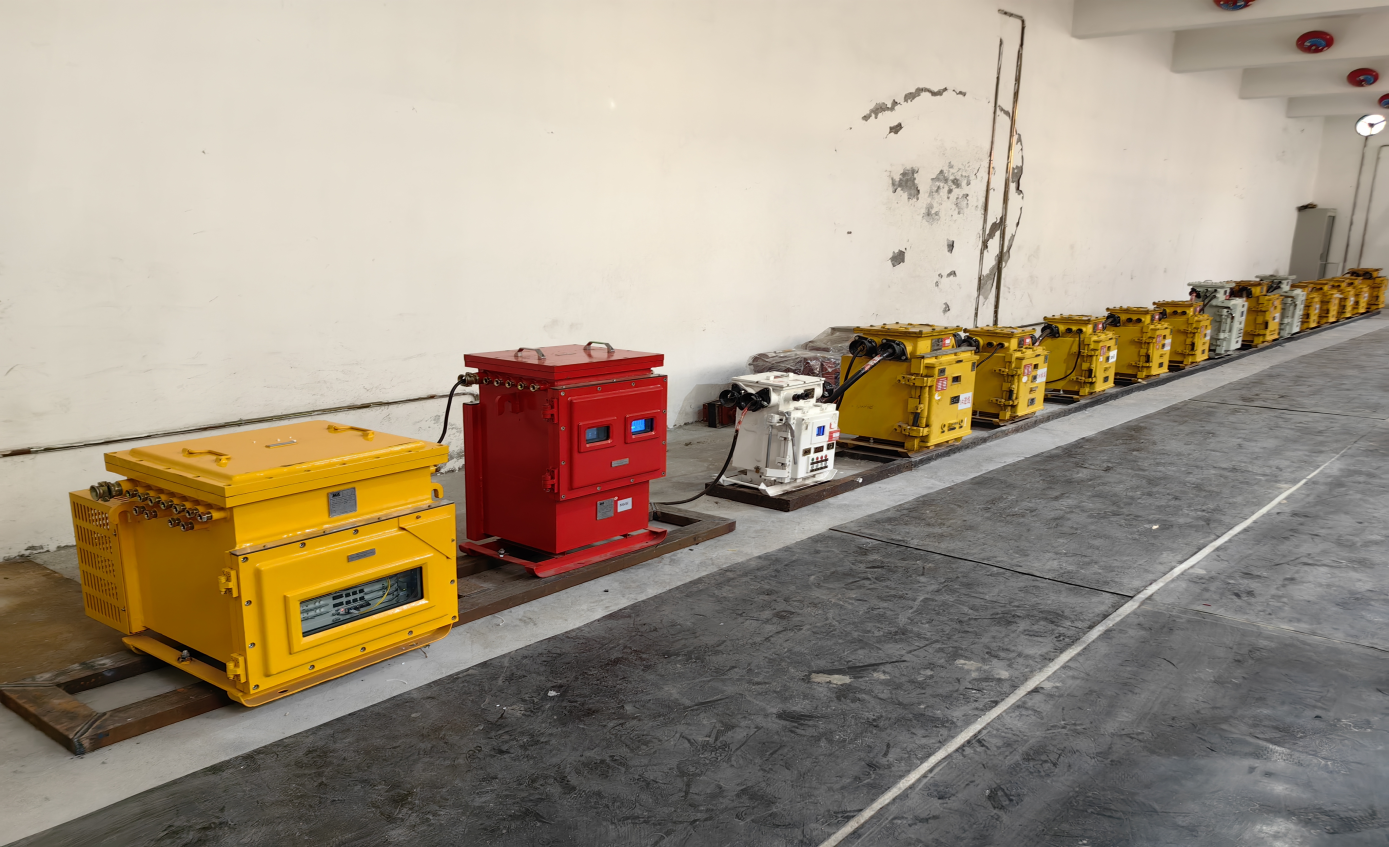

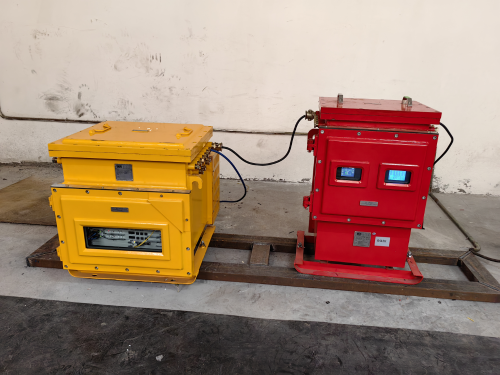

六、案例图片
