(2024年)07中煤平朔能源化工园区基于5G专网的视频无线回传项目

发布时间:2024-07-05 15:54

07  中煤平朔能源化工园区基于5G专网的视频无线回传项目

所在地市:朔州市

参与单位:中国移动通信集团山西有限公司朔州分公司

技术特点:基于5G专网+网络切片+专用DNN+GRE隧道技术,提供专属组网保障,在客户采集终端移动作业场景下,实现端到端广连接、大带宽、低时延、高可靠传输,全方位保障能化园区业务数据的回传。

应用成效:空间上对园区实现了全方位无死角100%覆盖;管理上解决了传统监控综合布线难、后期维护等问题,节省了建设/维护成本50万元;安全上满足了用户面业务数据不出本地园区的要求。

一、企业简介

山西中煤平朔能源化工有限公司成立于2014年08月20日,注册地位于朔州市平鲁区北坪循环经济工业园区,经营范围包括许可项目:危险化学品生产;民用爆炸物品销售;燃气经营;肥料生产。(依法须经批准的项目,经相关部门批准后方可开展经营活动,具体经营项目以相关部门批准文件或许可证件为准) 一般项目:肥料销售。(除依法须经批准的项目外,凭营业执照依法自主开展经营活动)。

二、案例背景

中煤平朔能源化工有限公司园区视频回传、采集传感业务是重要信息管理类业务,业务需求为作业现场数据实时采集和传输(关键区域移动作业中的视频、图像、文字信息在终端-服务器间实时传递)、高清视频实时回传(应用超高清终端实现厂区移动监控视频回传)、业务数据不出本地园区,对网络要求体现为高带宽、低时延、高可靠、可移动,互联互通、本地数据保护。为支撑采集传感、视频回传、数据保护等需求,通过利用5G专网+网络切片+专用DNN+GRE隧道技术,兼容海量终端连接,端到端构建满足数据采集、视频回传、巡控处置、实时分析、智慧联动等业务需求的5G专网,赋能场景应用落地。

三、实施方案

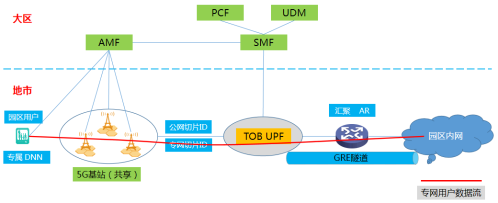

1.整体架构



2.主要功能

(1)定制化网络能力:以5G专网为能力枢纽,依据业务需求,无线设备权属、核心网网元部署位置,规划5G混合专网,即专网和公网之间共享5G基站(gNB)和5GC CP、UDM (RAN和控制平面共享),业务侧部署专用UPF,属于专网的数据流量被传送到专网UPF。

(2)数据不出园区:以安全为核心要素,基于5G专网+网络切片+专用DNN+GRE隧道技术,通过传输侧网络切片、卡侧加载专用DNN和路由侧配置GRE隧道,保障用户面业务数据不出本地园区的需求;

(3)轻量化应用部署:5G广域无线网覆盖整个园区,专网终端与服务器连接摆脱电缆线、信号线束缚,解决了传统设备节点综合布线、位置部署、手动安装、逐个配置引发的配置及开通时间长,效率低等问题;

(4)快速融合组网:支持高清视频场景的多种专网形态终端(工业相机、高清摄像机、高清摄像头、全景摄像头、VR 头显、AR 眼镜、机械手臂等)连接,在采集/回传终端数量增加,终端类型变化的情况下即增即用;

(5)数据效率提升:5G信号采集、传输数据,实现了数据的实时采集、远程采集、实时回传、超低时延传输、超远距离传送;

3.设计理念

复用山西移动5G广域无线网连接能力、2B专网边缘计算能力,利用5G网络高带宽、低延时、广连接、高可靠特点,深化5G专网、网络切片、边缘计算、专用DNN、GRE隧道等信息技术在生

产全流程的应用力度,打通从“生产前线”到“过程掌控”到“结果应用”的全链条,满足客户在组织、指挥、生产、调度等环节的管理。

4.项目方案

总体原则:通过提供大带宽、低时延、易维护的5G 专网,实现化工园区全覆盖,为生产作业过程数字化、移动化及全过程跟踪提供通信基础,助力企业用户通过能源行业数字化解决方案,实现对人员状态、设备状态、物料状态、环境状态以及其他工况的监控分析,提升化工企业整体的数字化监控水平和数字化运营能力。

产品规划:本项目通过共享 5G 无线网基站、核心网控制面,组成 5G 混合专网,实现数据流量本地卸载、本地业务处理,满足数据不出场、超低时延的客户需求。

维护管理:在提供 5G 专网网络能力的基础上,为能化企业提供切片管理、DNN 管理、边缘计算、GRE隧道等网络编排功能。

四、实施成效

面向客户完成了“5G+智慧园区-数据采集+视频回传”场景应用的建设,解决了能化行业在特殊场景下动态数据采集、视频图像回传时面对的工厂环境复杂、综合布线难、数据不出园区、超低时延传输、超远距离传送、安全要求高、回传无死角、灵活自服务等需求,实现了对园区内生产作业情况全掌握,优化了园区对突发情况的应急以及资源调度能力,加强了生产数据信息在收集、交互过程中的时效性以及准确性。

五、创新亮点

1、连接范围广:中国移动无线网络覆盖区域均可提供连接服务,为客户提供区域覆盖、数据可靠传输、业务安全隔离、设备可管可控的基础连接网络,满足客户在组织、指挥、管理、生产、调度等环节的通信服务需求。

2、建设周期短:支持即开即用,用户只需采购终端侧专属设备,通过使用2B物联卡即可享用5G专网、数据采集、视频回传等服务。

3、运营成本低:5G无线基站、5G核心网控制面、用户面(2B UPF)由山西移动统一建设和维护,用户无需承担建设、维护相关成本。

4、可靠安全高:通过5G专网+网络切片+专用DNN+GRE隧道技术,为用户提供业务隔离的专网管道,实现专网用户与公众用户的业务隔离,满足用户面业务数据不出专网区域,保障业务安全。

5、数据无线化:5G信号采集、传输数据,提升了数据作业效率。

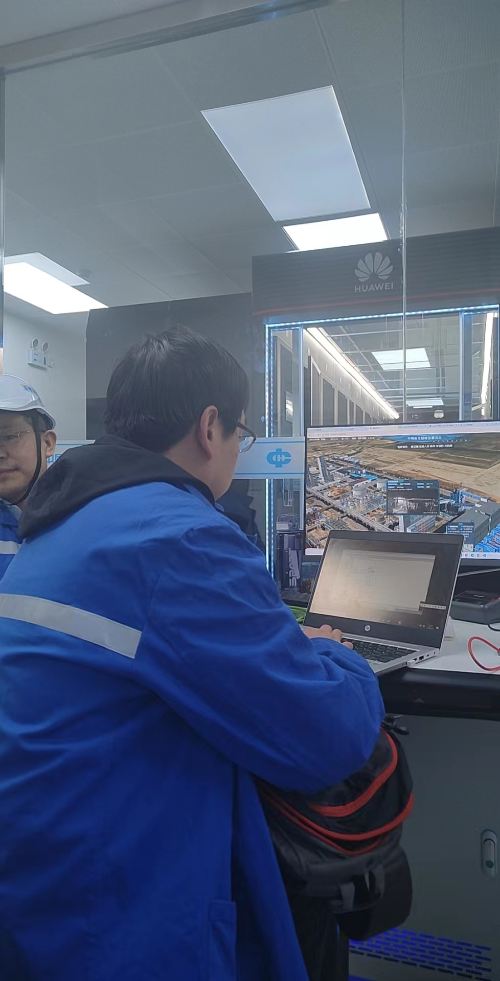

六、案例图片
